IEEE 1547.1とは
IEEE 1547.1は、分散型エネルギーリソース（DER）を電力系統に接続する際の技術要件を定めた基本規格「IEEE 1547」への適合性を検証するための標準試験手順を規定した規格です。
主な概要
-
役割: IEEE 1547が「何をすべきか（要件）」を定めるのに対し、1547.1は「どのようにテストするか（適合性試験）」を定めます。
-
最新版: IEEE 1547.1-2020。2018年に改定されたIEEE 1547-2018（スマートインバータの高度なグリッドサポート機能を導入）に対応するため、2020年5月に発行されました。
-
試験の種類: 型式試験（Type Test）、製造試験、設置評価、試運転試験、定期試験などが含まれます。
主要な試験項目 (2020年版の主な内容)
-
異常電圧・周波数への応答: 過電圧や周波数の乱れが生じた際の停止・継続運転（ライドスルー）能力の検証。
-
相互運用性 (Interoperability): インバータが標準プロトコル（IEEE 2030.5、SunSpec Modbus、DNP3など）を通じて外部（電力会社等）と通信し、設定変更や制御を受け入れる能力のテスト。
-
単独運転防止: 系統停電時にDERが独立して電力を供給し続ける「単独運転」を検出し、遮断できるかの検証。
-
電力品質: 高調波、フリッカ、DC注入制限などの測定。
2026年現在の状況
-
普及状況: 米国の多くの州（カリフォルニア、ハワイなど）で、この規格に基づく認証（UL 1741 SBとの連携）が義務化されています。
-
改定の動き: 2026年時点では、IEEE 1547-2018の適用過程で判明した課題や新技術に対応するための次期改定（P1547/P1547.1）の作業が進められており、2026年内の完了が期待されています。
QualityLogic IEEE 1547.1テストツールは相互運用性実験に不可欠なソリューション！
IEEE 1547.1-2020の承認と採択、そして2021年9月のUL 1741バージョン3の改訂により、インバータ業界は系統運用者との通信を標準化にしました。QualityLogicは、IEEE 2030.5に関する経験とノウハウを活用し、UL 1741 SBで要求される相互運用性試験に対応するIEEE 1547.1相互運用性試験ツールを開発しました。また、UL 1741 SBのSunSpec ModbusおよびDNP3相互運用性試験要件のサポートを追加し、さらに3つのプロトコルすべてを使用した型式試験もサポートしました。
プロトコルテストとは異なり、UL 1741 SBは機能テスト仕様（IEEE 1547.1-2020に基づく）であり、実際のインバータ製品（被試験ユニット）を、グリッドシミュレータ、DC電源、およびデータ収集装置を備えたインバータテストラボに設置する必要があります。
QualityLogicの1547.1テストツールは、一般的なSCPIインターフェースを使用し、UL 1741 SBで定義されている相互運用性および型式試験ごとに、ラボ機器の設定とデータ収集を自動的に設定、開始、管理する完全な機器管理モジュールを備えています。サポートされている機器はすべて、すぐに使用できるため、スクリプトは必要ありません。インバータ試験機器の管理を標準化することで、QualityLogicの1547.1テストツールは、UL 1741 SBの試験と認証の効率と品質を飛躍的に向上させます。
このツールセットの最も重要な機能は、IEEE 1547.1/UL 1741試験プロセスの自動化です。UL 1741 SB試験では、必要なすべてのセットアップ、試験、分析を完了するのに8～12週間かかる場合がありますが、QualityLogicの1547.1試験ツールを使用してプロセスの大部分を自動化することで、大幅な時間節約を実現し、製品の市場投入期間を短縮できます。
-1547-1.png)

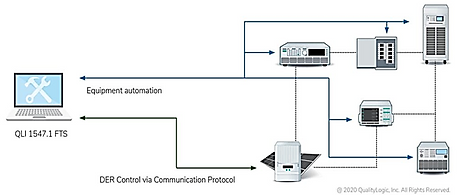

製品アーキテクチャ
QualityLogic 1547.1 FTS は、スマート インバータへの DER プロトコル メッセージングを自動化し、1547.1 ベースのテストを実行するために必要なさまざまなテスト機器をリモートで管理します。
IEEE 1547.1 対応機器リスト
QualityLogic 1547.1 テストツールの重要な機能の一つは、相互運用性試験と型式試験の両方の実施に必要なラボ機器を管理できることです。機器の管理には、部品試験としての設定変更、ステータスの監視、試験対象ユニットの電気的動作の取得などが含まれます。管理は、プログラマブル計測器用標準コマンド（SCPI）を介して行われます。現在サポートされている機器のリストは以下の通りです。テスト済み機器のポートフォリオには新しい機器が継続的に追加されていますので、ご希望のラボシステムがリストにない場合は、追加についてご相談ください。
-
グリッドシミュレータ：Ametek MXおよびSequioaグリッドシミュレータ製品ライン、NHR 9xxxモデル、Chroma 61xxxモデル、NF、Keysight SLモデル、ITech/Rexgear IT7900グリッドシミュレータおよびIT6000C-IT6600C DC電源製品ライン、Regatron TC.ACSモデル、Pacific Power AZX/AGX/RGS/GSZ AC電源/グリッドシミュレータシリーズ
-
PV/DC電源：Magna SLモデル、Keysight N8900、Chroma PV、Terra SAS、Regatron、Ametek SGX、Sorensen/Ametek SGi600/33C、TDK
-
データ収集デバイス (または電力アナライザー) : Dewetron、Virtrek、Yokogawa、WT3000、WT5000、PX8000、および同様のモデル。
-
オシロスコープデバイス: Yokogawa DL750/850/950および類似モデル、Instek GDS-2104A、Agilent、Virtrek、Teledyne Lecroy、Rhode & Schwarz、Tektronix
